Co dzieje się wewnątrz siłownika śrubowego, gdy silnik zamienia obrót na przesuw

Co dzieje się wewnątrz siłownika śrubowego, gdy silnik zamienia obrót na przesuw

Konstruktorzy maszyn przemysłowych często stają przed wyzwaniem zapewnienia precyzyjnego ruchu liniowego w osi posuwu. Prosty na pierwszy rzut oka przesuw kryje w sobie złożoną współpracę kilku elementów mechanicznych i elektrycznych. Zbudowanie niezawodnego układu wymaga zrozumienia relacji między silnikiem, przekładnią, śrubą oraz poruszającą się po niej nakrętką. To właśnie fizyczna interakcja tych części decyduje o powtarzalności cykli, sztywności układu i bezawaryjnej pracy maszyny produkcyjnej. Prawidłowe przeniesienie siły napędowej zależy od właściwego zgrania wszystkich detali konstrukcyjnych pod wpływem realnego obciążenia roboczego.

Jak silnik, sprzęgło i śruba zamieniają obrót na przesuw

Rola jednostki napędowej i przeniesienia momentu

Silnik elektryczny prądu przemiennego lub stałego stanowi pierwotne źródło energii dla całego mechanizmu. Wał silnika generuje ruch obrotowy, który zazwyczaj trafia na dedykowane sprzęgło lub przekładnię redukcyjną. Wykorzystanie odpowiedniego reduktora pozwala zwiększyć użyteczny moment obrotowy przy jednoczesnym obniżeniu prędkości wału. Dzięki temu napęd radzi sobie z poruszaniem dużych ciężarów bez ryzyka przeciążenia elektrycznego. W zaawansowanych aplikacjach przemysłowych wykorzystuje się silniki krokowe lub serwonapędy, które na bieżąco monitorują pozycję wału. Sterownik odbiera sygnały z encodera i precyzyjnie dawkuje obroty, co bezpośrednio warunkuje dokładność ustalania pozycji.

Mechanika gwintu i charakterystyka pracy nakrętki

Obrót głównej osi napędowej wymusza wędrowanie nakrętki wzdłuż linii gwintu. Zjawisko przemiany ruchu obrotowego na liniowy zachodzi w fizycznym punkcie styku tych elementów. Taki mechanizm wprawia w ruch ramię robocze, tłok lub specjalny wózek transportowy. Parametry skoku gwintu definiują dokładny dystans, jaki pokonuje nakrętka podczas jednego cyklu obrotowego. Współczesne projekty bazują na dwóch głównych typach napędów śrubowych, które różnią się sposobem pokonywania oporów ruchu. W przypadku śrub kulowych stalowe sfery przemieszczają się w zamkniętych kanałach, działając jak łożysko. Toczenie kulek znacząco obniża straty wynikające z tarcia i zauważalnie podnosi sprawność energetyczną osi. Alternatywne śruby trapezowe wykorzystują klasyczne tarcie ślizgowe, co daje cenną właściwość mechaniczną w postaci samohamowności po odcięciu zasilania.

Precyzja ruchu, wpływ luzów i stabilizacja obciążeń bocznych

Wyzwania związane z luzem nawrotnym i tarciem

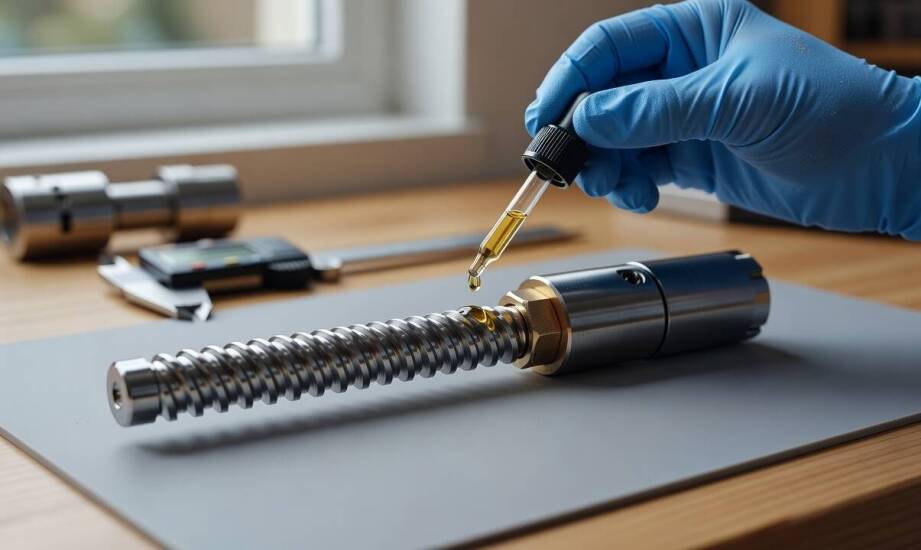

Błąd pozycjonowania wynika bezpośrednio z tolerancji wykonania śruby oraz parametrów roboczych nałożonej nakrętki. Luz nawrotny, znany w literaturze technicznej jako backlash, stanowi fizyczną przerwę pomiędzy zwojami pracujących części. W standardowych maszynach przemysłowych zjawisko to generuje puste przesunięcia rzędu od 0,03 do 0,05 milimetra. Zastosowanie fabrycznego napięcia wstępnego pozwala zredukować luz nawrotny i wymusza sztywniejsze prowadzenie nakrętki. Niezależnym wyzwaniem pozostaje ciepło generowane przez opory ruchu podczas szybkich cykli produkcyjnych. Brak optymalnego filmu smarnego przyspiesza ścieranie warstw utwardzonych i powiększa luzy, co ostatecznie prowadzi do utraty powtarzalności osi. Odpowiednio dobrany środek smarny tworzy barierę ochronną, która oddziela od siebie ocierające się metalowe powierzchnie.

Znaczenie łożyskowania i prowadnic zewnętrznych

Sama przekładnia śrubowa służy wyłącznie do pchania lub ciągnięcia ciężaru wzdłuż jednej osi i nie znosi sił promieniowych. Zewnętrzne prowadnice liniowe oraz bloki łożyskujące odpowiadają za przejmowanie wszystkich obciążeń bocznych. Odizolowanie śruby napędowej od sił skręcających i zginających chroni układ przed wibracjami oraz przedwczesnym zniszczeniem gwintu. Oś pracująca bez niezależnego podparcia szybko traci geometrię i ulega trwałym odkształceniom pod wpływem masy ładunku. W nowoczesnych zakładach siłowniki śrubowe elektryczne napędzają kluczowe moduły w centrach obróbczych CNC, szybkich maszynach pakujących oraz zrobotyzowanych stanowiskach montażowych. Rygorystyczna stabilizacja takich napędów umożliwia wieloletnią pracę przy dużym obciążeniu. Doświadczenie wdrożeniowe inżynierów Pivexin Technology potwierdza, że niezawodny posuw wymaga idealnego zgrania elementów tocznych ze sztywną ramą nośną maszyny.

Parametry ruchowe osi liniowej stanowią wynik ciągłej współpracy między układem napędzającym, gwintem i zestawem prowadnic. Nawet najbardziej precyzyjna śruba kulowa traci swoje parametry, jeśli rama maszyny przeniesie na nią niepożądane obciążenia gnące. Utrzymanie precyzyjnego pozycjonowania zależy od rygorystycznego zachowania współosiowości, doboru właściwych smarów oraz inteligentnego sterowania pracą silnika. Prawidłowo skomponowany napęd tworzy stabilny system, który latami opiera się zużyciu zmęczeniowemu w trudnych warunkach hali produkcyjnej.
